カーナビ・ポータブルナビ10インチ 大型通行禁止標識データ トラックモード収録モデル（テレビなし）
- 2026年10月中旬販売開始予定
- PN0909BTP後継モデル
- 2026年ゼンリン地図データ収録
- 16GB大容量地図データモデル
- 大型通行禁止標識データ収録トラックモード搭載
- 準天頂衛星「みちびき」対応
- ナビ/バックカメラの2画面同時表示
- 静電式タッチパネル
- 10.1インチ高精細IPS液晶(1280×800)
- タテ画面表示に対応(ピボット機能)
- バックモニターモード
- DC12V/24V対応（シガーソケット）
- 吸盤スタンド(スタンドベース板付属)

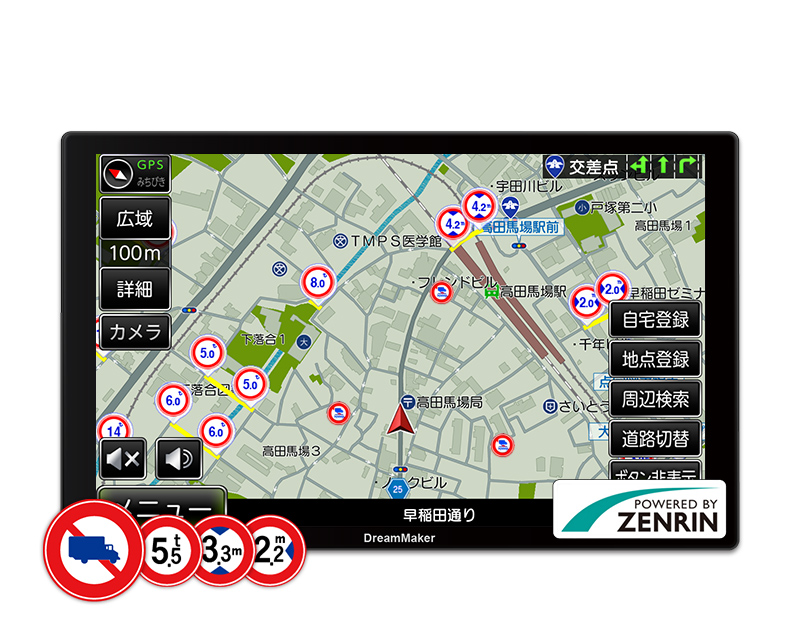

PN1019BTP10インチ 大型通行禁止対応トラックモード収録 ポータブルナビゲーション カーナビ TVなし
カーナビゲーションの地図表示
2026年度春版ゼンリン地図データ収録
本製品は、高品質で見やすいゼンリン社の地図を採用。きめ細かい情報が収録されたカーナビゲーションのための地図データです。2025年10月〆データと2026年3月までの主要道路情報を掲載。未開通道路は「表示」「非表示」を選択できます。
- 本製品は地図更新に対応しておりません。
- 2025年10月以降の開通道路は、道路形状（地図表示）は200ｍ以下のスケール時のみ（一部の道路は200ｍスケール時のみ）に反映されており、300ｍ以上のスケール時には表示されません。
地図表示の方向が選べる
-
ヘディングアップ
常に走行方向が上を向くように、進行方向に応じて地図の向きを変化させます。
-
ノースアップ
常に北の方向が画面の上になるように、地図を表示します。
-
3Dビュー（進行方向）
地図を鳥瞰視点で表示します。（地図方向はヘディングアップと同様）
-
地図スケールの拡大・縮小
地図の縮尺（スケール）を、20メートルから50キロメートルの13段階に変更することができます。
20m / 50m / 70m / 100m / 200m / 300m / 500m / 1km / 2.5km / 5km / 10km / 25km / 50km
-
アイコン表示
全国の名所を立体的なアイコンで表示する「3Dアイコン」、任意に選択したジャンルのアイコンを表示する「施設アイコン」、地図記号をマップに表示させる「地図アイコン」が表示できます。
※100ｍ以下のスケールで表示できます。
-
走行軌跡と目的地方向線の表示
「走行軌跡」や目的地を示す方向線の「目的地方向線」を地図上に表示することができます。
【走行軌跡に関して】
※走行軌跡は3秒毎に最大12時間分保存されます。
※走行軌跡情報は本体の電源をOFFにしても消えません。
※走行軌跡の初期設定はOFFです。 -
地図背景色（昼/夜/オート）
地図の背景色を「昼モード」「夜モード」「オート」から選択することができます。
【オートモード】
地図の輝度を「夜モード」へ自動切換えを行います。
(4月～9月)18時から翌日6時 （10月～3月）17時から翌日7時
地図の道路表示が選べる
地図の道路表示を「道路種別色分け」と「シンプル」から選択することができます。
豊富な検索データで目的地検索
さまざまな検索方法で、目的地を素早く設定することができます。
| 住所検索 | 約4,033万件 | 駅名検索 | 10,544件 |
|---|---|---|---|
| 電話番号検索 | 約488万件(法人のみ) | 検索履歴 | 500件 |
| 名称検索 | 約415万件 | 目的地履歴 | 500件 |
| ジャンル検索 | 約183万件 | 登録地点 | 500件 |
| 周辺検索 | 約183万件 |
カーナビゲーションのルート探索と案内
大型通行禁止標識データ収録トラックモード搭載
トラックモードは車両情報（車高・車幅・重量）を設定することで、その車両サイズが通行できないルートを避けてし案内することができます。本製品に収録している進化したトラックモードは「大型車規制標識」をルート探索に考慮できるようになり、大型車にとってより精度の高いルート案内が可能になりました。
【規制事項】
・特定時間のみ道路の一定ゾーンが通行禁止となる箇所は整備対象外。
・超大型車（総重量20トン以上、高さ3.8メートル以上など）を対象とした重さ・高さ指定道路規制は整備対象外。
・普通車は通行不可の路線バスや貨物車のみが通行可能な道路は整備対象外。
・一般制限を超える特殊車両・危険物積載車両・けん引車両を対象とした規制は整備対象外。
トラックモードのルート案内イメージ
トラックモードでは設定した車両サイズ（車高・車幅・重量）が通行できない道路を避けて、さらに大型車両規制標識も考慮したルート案内を行います。

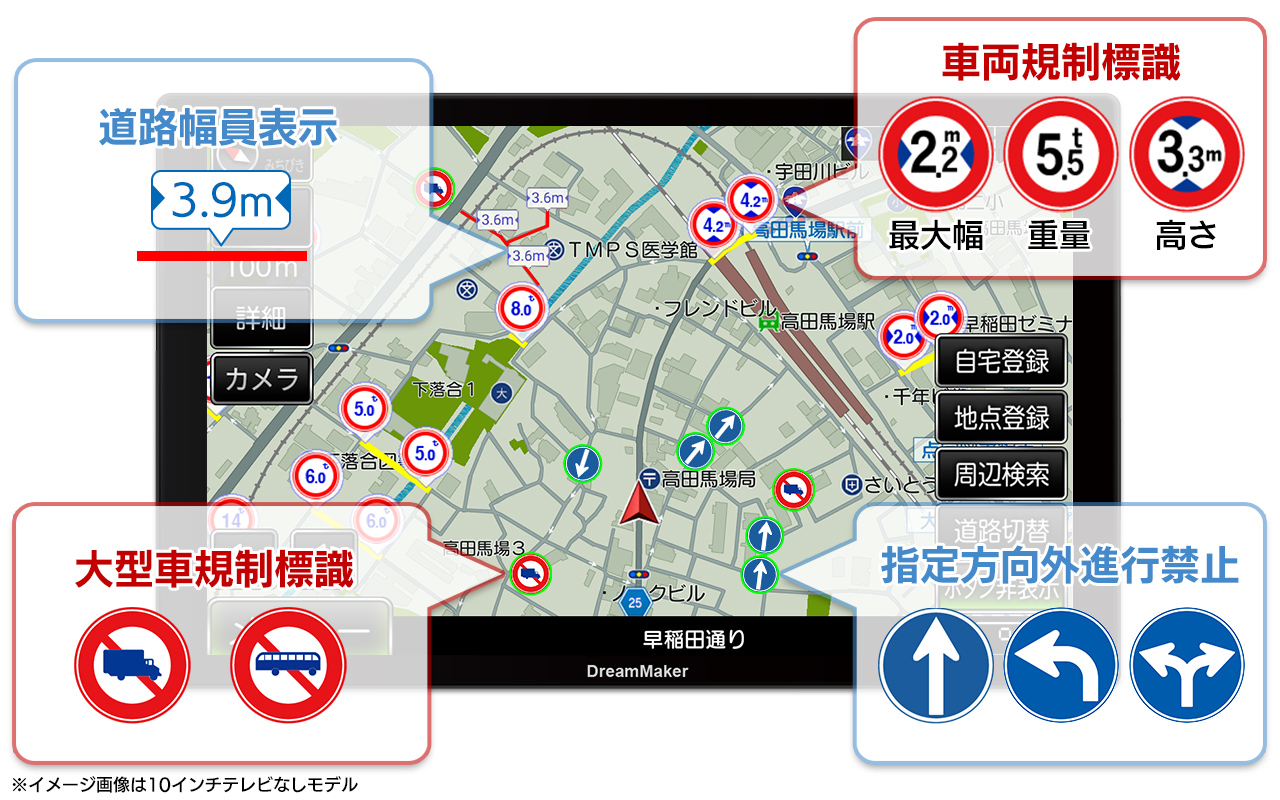

トラックモードだけの地図表示
トラックモードは「車両規制標識アイコン」や「道路幅員表示」を画面に表示することができるため、周辺の道路環境を事前に認識することができます。
本製品のトラックモードは、「大型車規制標識」と「指定方向外進行禁止」のアイコンを追加。地図上のアイコンをタッチすると、補助看板の情報を見ることができます。
【大型車規制標識アイコン / 指定方向外進行禁止アイコン / 車両規制標識アイコン】
100m以下のスケールで表示します。70ｍと50ｍのスケールでは停車時のみ表示します。
【道路幅員表示】
70m以下のスケールで表示します。
大容量16GB地図データ収録モデル
16GB版は、日本国内1446か所の詳細市街地図データを収録。家の形は道幅まで正確に表現します。
家形の表示は20m・50mスケール時に表示します。
16GBモデルは3Dイラストで複雑なポイントも安心
-
3Dリアル交差点イラストガイド
実際の風景に近い交差点イラストで、複雑な交差点もわかりやすく案内します。
-
都市高速出入口イラストガイド
間違いやすい都市高速の出入口を、イラストでわかりやすく案内します。
-
方面看板イラストガイド
実際の方面看板を表現した看板イラストで、わかりやすく案内します。
一般道のルート案内
-
交差点拡大案内
音声と一緒に、交差点進入前に案内地点を拡大し案内します。
-
レーンガイド
この先どのレーンを走行すればよいか、レーンの色でお知らせします。
高速道路のルート案内
-
ハイウェイガイド
高速道路走行中は、ナビゲーション画面の右側が高速道路施設情報に切り替わります。
【高速道路施設情報】
3つ先までのIC・JCT・SA/PAなどの情報を表示することができます。それぞれの施設までの距離、到着予想時刻、進路方向を表示します。SA/PAでは駐車場の情報や、レストランなどの情報を表示します。施設情報をタッチすると、施設の詳細情報を表示することが可能です。 -
高速道路のポイントがイラストでわかりやすい
-
高速分岐イラスト
高速道路の分岐地点で、方面までわかる詳細イラストでわかりやすく案内します。
-
高速道路出口後分岐イラスト
高速道路を降りて一般道へ入る際、方面分岐イラストでわかりやすく案内します。
-
高速出口後方面看板イラスト
高速道路を降りて一般道へ入る際、方面看板イラストでわかりやすく案内します。
-
安全運転ガイドがドライブをサポート
走行中に注意すべきポイントに近づくと音声と注意アイコンでお知らせします。
【規制事項】
・休憩案内を設定した場合、2時間ごとにガイド表示と音声で案内します。
・ライト点灯案内の時間帯（4月から9月は18時/10月から3月は17時）
・急発進注意は、約5秒間の間に車速変化が40km/h以上の場合に、急発進と判断します。 -
-
みちびき・グロナス対応の高性能GPSモジュール内蔵
アメリカの「GPS」、日本の「みちびき（QZSS）」、ロシアの「グロナス」に対応した高性能GPSモジュールを搭載。
準天頂衛星「みちびき」は日本のほぼ天頂（ほぼ真上）を通る軌道を持つ人工衛星を複数機組み合わせた衛星システムで、日本国内の山間部や都市部の高層ビル街でも即位ができる場所や時間を広げることができます。また、ロシアの衛星即位システム「グロナス」にも対応。「みちびき」「グロナス」「GPS」のトリプル受信で従来より精度の高い測位が可能となりました。 -
ナビゲーションのその他便利機能
-
トンネルアシスト機能
トンネルアシストは、トンネル内でGPSが受信できない場合に、以前のGPS情報から走行速度を予測し、トンネル出口まで仮想走行を行い、ルートを案内し続ける機能です。GPSが受信できるようになると、通常のルート案内に戻ります。
-
道路切り換え機能
道路切換え機能は、隣接して平行な道路を走行中に自車位置が実際に走行していない道路上に位置してしまった場合、自車位置を正しい位置に切り替えることができます。地図上の「道路切換」ボタンをタッチすることで自車位置が切り替わります。
-
リルート機能
リルートはルート案内中にルートから外れてしまった場合に、現在地から目的地までのルート探索をしなおす機能です。リルートは設定で自動/手動を選択できます。
-
デモ走行機能
設定したルートをナビ画面上で擬似走行させて、ルートを確認できます。地図上の「加速」「減速」ボタンをタッチすると、デモ走行の速度を調整することができます。
ルート探索方法
| おすすめ | 道路幅の広い幹線道路を優先して探索します。 有料道路/一般道路どちらもルート探索の対象となります。 |
|---|---|
| 有料優先 | 有料道路をなるべく使うルートを探索します。 目的地に最適な有料道路を探索します。 |
| 一般優先 | 有料道路をなるべく使わない一般道を優先したルートを探索します。 ※目的地までの距離が500km以内の場合に利用できます。 |
| 距離優先 | なるべく走行距離が短いルートを探索します。 ※目的地までの距離が300km以内の場合に利用できます。 |
ルート探索設定
| 時間規制考慮 | 時間帯による道路規制が行われている箇所を考慮したルート探索を行います。 ※時間規制はルート探索時刻を基準に考慮します。 ※祝祭日指定の時間規制は考慮しません。 ※実際の交通指定に従って走行してください。 |
|---|---|
| スマートIC考慮 | スマートICを考慮したルート探索を行います。 |
| フェリー考慮 | フェリー利用を考慮したルート探索を行います。 |
外部入出力
拡張性の高い外部入出力
さまざまな外部機器を接続することができる入出力端子を搭載しております。
| バックカメラ入力端子 | 市販の汎用バックカメラを接続することができます。 ※バックカメラ入力端子はシガーソケットコードからコンポデジットメス端子が分岐 |
|---|---|
| 音声出力端子 | 市販のヘッドフォンなどを接続することができます。 |
| 外部GPSアンテナ端子 | 別売の外部GPSアンテナを接続することができます。 |
-
バックカメラを接続
カメラ入力端子を搭載しており、駐車時などに使用するバックカメラを接続することができます。バックカメラは信号入力対応で、自動でバックカメラ映像に切り替わります。
- 本製品にバックカメラは含まれません。
- カメラ入力端子は3.5mm 4極ミニプラグに対応します。
- バックガイドラインは表示されません。
- 本製品はHDカメラには対応しておりません。
- バックカメラの電源は、バックライトの電源線などギアをバックに入れた際に電流が流れるケーブルに接続してください。
-
-
バックモニターモードで車両後方映像を常時表示
バックモニターモードでは、バックカメラの映像を液晶画面に常時表示してトラックなどの後方視界の悪い車両の後方確認用のモニターとして使うことができます。バックモニターモードは2画面分割表示が可能です。
※バックカメラは別売です。 -
-
バックモニターモードの分割表示
※2画面分割表示の比率の変更や左右入れ替えはできません。
-
バックカメラ配線図
（※1）バックギア連動線は車両のシフトレバーをリバースに入力する際に通電するバックランプ（+）などの配線に接続してください。
ハードウェア
タテ画面表示に対応（ピボット機能）
ピボット機能を搭載しており、縦画面/横画面を選択することができます。画面を傾けるだけで簡単にモードが切り替わります。
-
10.1インチIPS液晶＆静電式タッチパネル
10.1インチモデルは1280×800pixelの高精細IPS液晶を採用し、7インチ液晶と比較して約2.2倍の画面サイズとなっています。ボタンも大きく、視野角が広く操作性が格段に向上します。
フルフラット静電式タッチパネルの採用でスマートフォンのような直感的な操作が可能です。 -
2軸アームのゲル状吸盤スタンド付属
2軸アームで自在性があり強力吸着のゲル状吸盤を採用した専用スタンドは、さまざまな場所に工具なしで簡単で取り付けることができます。曲面にも設置できるスタンドベース板を付属。
-
DC12/24Vに対応
電源は付属のシガーコードを本体の5V電源ケーブルとシガーソケット（アクセサリーソケット）に接続します。シガーコードはDC12VとDC24Vに対応しているため、普通車から大容量バッテリーを搭載するキャンピングカーやトラック、寒冷地仕様車などの24V車のさまざまな車種にお取り付け可能です。
-
おすすめの別売りオプション
-
1DINBOX型スタンド (DMOP-BOX02)
1DINポケットに金具で固定するため安定感が抜群で、後付け感がなく車種専用を思わせる抜群のフィット感を実現します。装着後にデバイスの角度を上下左右に調整することが可能です。
- 取り付けの際は車両側の取付用ブラケットを使用します。
- 取り付けに関する注意事項は、DMOP-BOX02の商品ページをご確認ください。
-
製品寸法
製品詳細

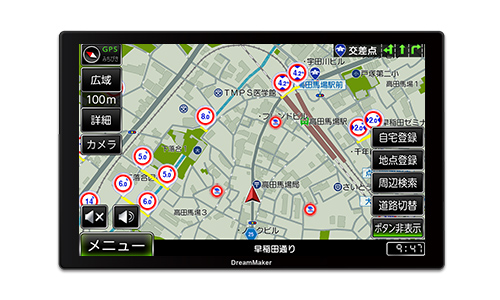

製品内容
製品仕様
| 型番 | PN1019BTP | 電源入力端子 | DC5V |
|---|---|---|---|
| モニターサイズ | 10.1インチIPS | バックカメラ入力端子 | RCA端子メスタイプ（シガーソケットコード分岐） |
| モニター画素数 | 1280×800×RGB | 音声出力端子 | 3.5mm 3極ステレオミニプラグ |
| 有効表示領域 | 217×135(mm) | 外部GPSアンテナ端子 | 専用コネクター(MCX) |
| 使用温度範囲 | 0℃～60℃ | スピーカー | 1.0W×2 |
| CPU | Rockchip RK3128 | 使用電源 | DC12～24V(シガーソケット) |
| RAM / ROM | 1GB / 16GB | 外形寸法 | 242×150×23(mm) |
| 内蔵GPS | Unicore 6226 | 本体質量 | 約540g |
地図データ
| 地図データ | ZENRIN(ゼンリン) | |
|---|---|---|
| 地図表示 | 地図縮尺 | 20m-50km(13段階) |
| 簡易市街地図 | 全国(20m/50m/70m/100m) | |
| 詳細市街地図 | 1,446箇所 | |
| 立体アイコン | 888箇所 | |
| ロゴマーク表示 | ● | |
| 一方通行表示 | ● | |
| 地図表示 | 走行方向/北上固定/鳥瞰視点 | |
| 昼夜画面切替 | 昼モード/夜モード/オート(時間連動) | |
| 検索機能 | 住所検索 | 約4,033万件 |
| 電話番号検索(法人のみ) | 約488万件 | |
| 50音施設名称検索 | 約415万件 | |
| 施設ジャンル検索 | 約183万件 | |
| 周辺施設検索 | 約183万件 | |
| 駅名検索 | 10,544件 | |
| 施設出入口検索 | 約49万件 | |
| 緯度・経度検索 | ● | |
| 履歴検索 | 500件 | |
| 目的地履歴 | 500件 | |
| 登録地点 | 500件 | |
| 自宅登録 | ● | |
| ルート探索 | 探索条件指定 | おすすめ/有料優先/一般優先/距離優先 |
| 経由地設定 | 5箇所 | |
| 細街路探索 | ● | |
| スマートIC考慮探索 | ● | |
| フェリー考慮探索 | ● | |
| 時間考慮探索 | ● | |
| ルート区間情報表示 | ● | |
| ルート保存 | 100件 | |
| ルート案内 | 交差点拡大案内 | ● |
| レーン情報 | ● | |
| 右左折専用レーン案内 | ● | |
| 合流地点案内 | ● | |
| 高速分岐イラスト(昼) | 3,679箇所 | |
| 高速分岐イラスト(夜) | 3,679箇所 | |
| 高速出口後分岐イラスト(昼) | 1,212箇所 | |
| 高速出口後分岐イラスト(夜) | 1,212箇所 | |
| 高速出口後方面イラスト | 686箇所 | |
| 3Dリアル交差点ガイド | 6,061箇所 | |
| 方面看板 | 32,055箇所 | |
| 都市高速出入口イラスト | 1,401箇所 | |
| 安全運転ガイド | 事故多発地点案内 | ●(区間：2,086件、ポイント：3,413件） |
| 踏切案内 | ●(25,157件） | |
| 一時停止案内 | ●(約143万件） | |
| 休憩案内 | ● | |
| 急発進注意 | ● | |
| ライト点灯案内 | ● | |
| その他機能 | 高速/一般道切換(道路切換) | ● |
| トンネルアシスト | ● | |
| 走行軌跡表示 | ● | |
| GPS情報表示 | ● | |
| SA/PA施設情報 | 849箇所 | |
| 道の駅施設情報 | 1,025箇所 | |
対応オプション
DMOP-LST01
吸盤スタンド
製品の詳細はこちら-
DMOP-BOX02
1DINBOXスタンド
製品の詳細はこちら PNOP-ST03
吸盤スタンド
製品の詳細はこちらPNOP-SP03
スタンドベース板
製品の詳細はこちらO-14
天井吊り下げスタンド
製品の詳細はこちらPNOP-GPS01
GPSアンテナ
製品の詳細はこちら-
PNOP-PC03
シガー電源ケーブル
製品の詳細はこちら DAOP-AUX01
AUXケーブル
製品の詳細はこちらPNOP-015
シガー電源延長ケーブル
製品の詳細はこちら
メーカー保証と注意事項
■ メーカー保証：1年
保証規定に関しましては、各製品の製品保証書をご確認ください。
■ 地図データについて
- 本製品は地図更新に対応しておりません。
- 表示名称、その他の情報については一部収録されていない場合や実際の表記と異なる場合があります。
- 初めにナビゲーションを起動した時は、GPSの受信状況により、地図データが読み取れるまで数分程度時間がかかる場合があります。
- 受信場所により、GPS電波が遮られたり、受信しにくい場所、受信できない場所があります。
■ 液晶画面についてのご注意
- 液晶パネルは99.99%以上の有効画素がございますが、その性質上0.01%以下の画素欠けや、常時点灯するものもございます。これらは液晶ディスプレイの構造によるもので、故障ではありません。交換・返品はお受けいたしかねますので、予めご了承ください。
- 液晶画面部ははめ込み画像です。
■ その他注意事項
- 一部のアイドリングストップ車では、アイドリングストップ機能が作動した場合、一時的に供給電圧が低下することがあります。その為、製品本体の電源が落ちる場合がございますが、本製品の不具合ではございません。
- 本ページで使用している画像は開発中のものです。製品版とはデザイン等が一部異なる場合がございますが予めご了承ください。
