バックモニターとナビゲーションの1台2役

サブページ画像

トラックなどの貨物車で、視界確保において重宝される「バックモニター」と目的地までの経路検索や案内を行う「ナビゲーション」をひとつにまとめた、トラック用に進化した新スタイルのバックモニターです。トラック運転に必須の「バックモニター」と「ナビゲーション」が一台に集約されるため使い勝手がよくなるほか、運転席周辺も機器が一台で済むためスッキリします。

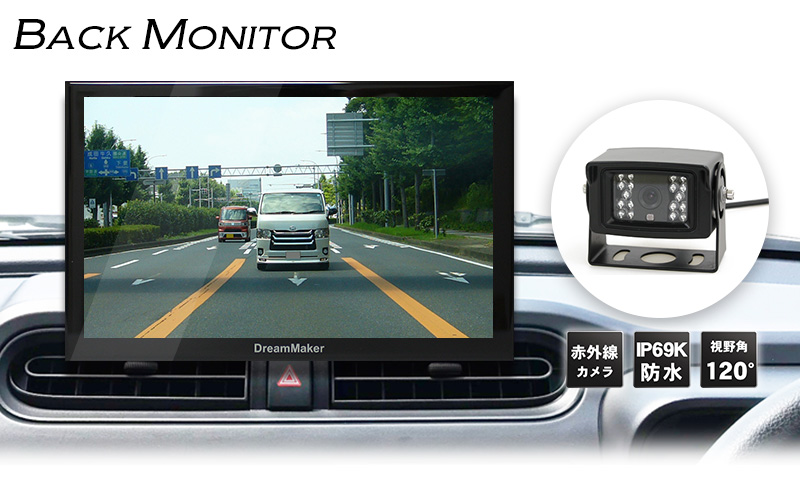

バックモニター機能

サブページ画像

トラックなどの後方視界の確保が難しい車両の後方映像を映し出す「9インチモニター」と「バックカメラ」のセット。バックカメラは暗所撮影に強い赤外線モードを搭載。また、泥はねなどの過酷な環境下でも耐えられる「IP69K」防水・防塵機能高耐久構造になっています。

特長

  • 9インチ大画面液晶
  • 暗所対応の赤外線カメラ
  • 視野角120°のCMOSセンサーカメラ
  • IP69K防水・防塵機能(カメラ)
  • カメラ中継ケーブル(20M)
  • 詳細はこちら


    ナビゲーション機能

    見やすい地図と豊富な検索データ

    サブページ画像

    本製品は、高品質で見やすいゼンリン社の地図を採用。きめ細かい情報が収録されたカーナビゲーションのための地図データです。

    特長

  • 2021年春版ゼンリン地図データ
  • 地図画面が見やすくわかりやすい
  • パーソナルな地図表示設定が可能
  • 地図縮尺は20mから50kmの13段階
  •

    詳細はこちら

    あんしんのルート探索・案内

    サブページ画像

    本製品は、大型通行禁止データ収録した新トラックモードを搭載。16GB大容量データモデルは詳細市街地図など、従来モデルと比較してさらにきめ細やかなルート案内が可能です。

    特長

  • 大型通行禁止標識データ収録トラックモード
  • 詳細市街地図を表示できる16GB大容量データモデル
  • 3Dイラストで複雑なポイントも安心
  • わかりやすいルート案内機能
  • 高速道路のルート案内(ハイウェイガイド)
  • 安全運転ガイドがドライブをサポート
  • さまざまな条件を考慮したルート探索機能
  •

    詳細はこちら


    ハードウェアと外部入出力

    サブページ画像

    DVDプレーヤー、スピーカーなどを外部接続できるさまざまな端子を搭載。静電式タッチパネルの採用でスマホ感覚で直感的な操作が可能です。
    また、ピボット機能の搭載で、画面をタテ/ヨコ回転することができます。

    特長

  • ナビとAV機能を2分割表示(PIP機能)
  • 拡張性の高い外部入出力
  • タテでもヨコでも使える(ピボット機能)
  • フルフラットディスプレイと高性能CPU
  • スマホ感覚で操作できる静電式タッチパネル
  • 強力吸着のゲル状吸盤のスタンド
  • みちびき・グロナス対応の高性能GPSモジュール
  •

    詳細はこちら


    製品寸法

    モニター本体
    サブページ画像
    サブページ画像

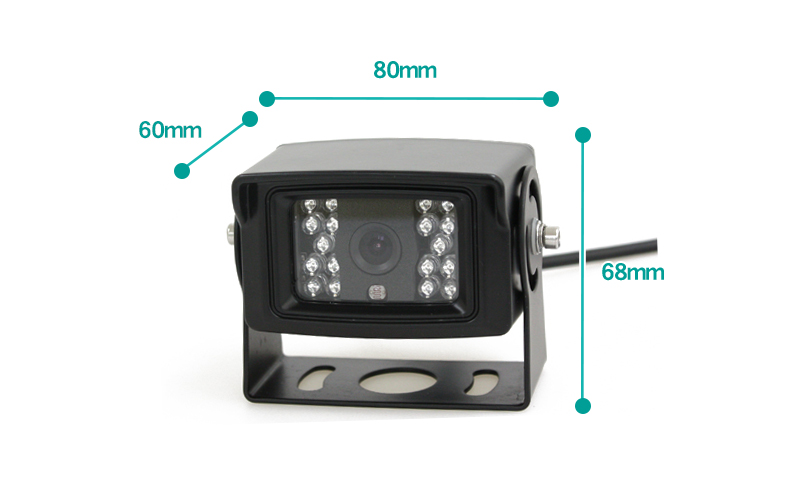

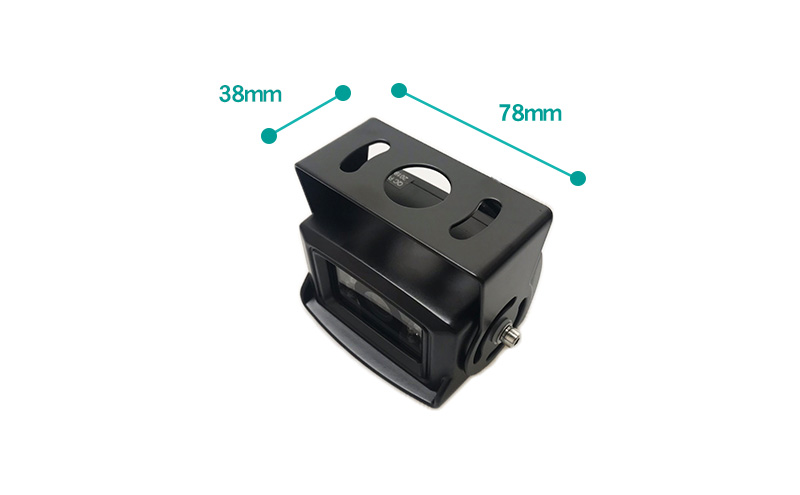

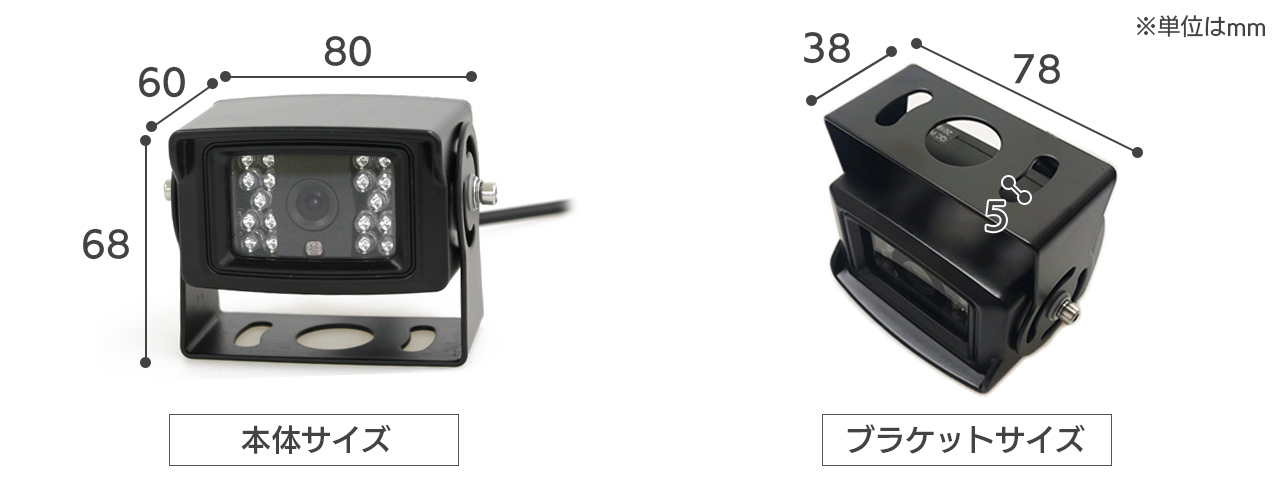

    バックカメラ
    サブページ画像
    サブページ画像

    製品詳細(本体)

    サブページ画像
    サブページ画像

    製品仕様

    本体
    モデルタイプ 9インチモニター+カメラ(ナビ機能付) 接続端子 電源/映像入力/バックカメラ入力/音声出力
    モニターサイズ 9インチ スピーカー 1W
    モニター画素数 800×480×RGB オーディオ イヤホン:ステレオ出力 3.5mmピンジャック
    有効表示領域 196×111(mm) 電源電圧 シガーアダプター:DC12~24V
    OS Android 外形寸法 220×135×24(mm)
    CPU Rockchip RK3128 本体質量 約510g
    GPSアンテナ 内蔵/外部アンテナ端子
    カメラ
    撮影素子 CMOS 赤外線照射距離 約14m
    使用電源 DC12/24V 防水レベル IP69K
    外形寸法 80×60×68(mm) 水平解像度 510×492ピクセル
    視野角 120° 本体質量 約390g
    最低照度 0ルクス(赤外線LEDがON時) ケーブル長 20m

    製品内容

    サブページ画像 サブページ画像 サブページ画像 サブページ画像 サブページ画像
    本体 バックカメラ ゲル状吸盤スタンド スタンドプレート シガーアダプターケーブル(バックカメラ端子付
    サブページ画像 サブページ画像 サブページ画像
    本体 ゲル状吸盤スタンド 取扱説明書兼保証書

    地図データ

    地図データ ゼンリン社
    地図表示 地図縮尺 20m-50km(13段階)
    簡易市街地図 全国(20m/50m/70m/100m)
    詳細市街地図 1295エリア
    立体アイコン 867箇所
    ロゴマーク表示
    一方通行表示
    地図表示 走行方向/北上固定/鳥瞰視点
    昼夜画面切替 昼モード/夜モード/オート(時間連動)
    検索機能 住所検索 約3,916万件
    電話番号検索(法人のみ) 約663万件
    50音施設名称検索 約504万件
    施設ジャンル検索 約228万件
    周辺施設検索 約228万件
    駅名検索 10,529件
    施設出入口検索 約48万件
    緯度・経度検索
    履歴検索 500件
    登録地点 500件
    自宅登録
    ルート探索 探索条件指定 おすすめ/有料優先/一般優先/距離優先
    経由地設定 5箇所
    細街路探索
    スマートIC考慮探索
    フェリー考慮探索
    時間考慮探索
    ルート区間情報表示
    ルート保存 10件
    ルート案内 交差点拡大案内
    レーン情報
    右左折専用レーン案内
    合流地点案内
    高速分岐イラスト(昼) 3,602箇所
    高速分岐イラスト(夜) 3,602箇所
    高速出口後分岐イラスト(昼) 1,197箇所
    高速出口後分岐イラスト(夜) 1,197箇所
    高速出口後方面イラスト 668箇所
    3Dリアル交差点ガイド 6,040箇所
    方面看板 31,659箇所
    都市高速出入口イラスト 1,408箇所
    安全運転ガイド 事故多発地点案内 ●(区間:2,768件、ポイント:3,130件)
    踏切案内 ●(25,502件)
    一時停止案内 ●(約140万件)
    休憩案内
    急発進注意
    ライト点灯案内
    その他機能 高速/一般道切換(道路切換)
    トンネルアシスト
    走行軌跡表示
    GPS情報表示
    自動速度違反取締機(オービス)地点表示 526箇所
    SA/PA施設情報 828箇所
    道の駅施設情報 1,033箇所

    対応オプション

    PNOP-ST03
    吸盤スタンド
    画像

    製品の詳細はこちら

    PNOP-SP03
    スタンドトレイ
    画像

    製品の詳細はこちら

    PNOP-GPS01
    GPSアンテナ
    画像

    製品の詳細はこちら

    PNOP-PC03
    電源ケーブル
    画像

    製品の詳細はこちら

    PNOP-004
    AV入力ケーブル
    画像

    製品の詳細はこちら

    CA-4T
    バックカメラ
    画像

    製品の詳細はこちら

    BX-1202000
    シガー電源付きアダプター
    画像

    製品の詳細はこちら

    PNOP-015
    シガー電源延長ケーブル
    画像

    製品の詳細はこちら


    メーカー保証:1年

    保証規定に関しましては、各製品の製品保証書をご確認ください。
    ■液晶画面についてのご注意
    液晶パネルは99.99%以上の有効画素がございますが、その性質上0.01%以下の画素欠けや、常時点灯するものもございます。これらは液晶ディスプレイの構造によるもので、故障ではありません。交換・返品はお受けいたしかねますので、予めご了承ください。
    ■地図データについて
    ・表示名称、その他の情報については一部収録されていない場合や実際の表記と異なる場合があります。
    ・初めにナビゲーションを起動した時は、GPSの受信状況により、地図データが読み取れるまで数分程度時間がかかる場合があります。
    ・受信場所により、GPS電波が遮られたり、受信しにくい場所、受信できない場所があります。
    ■液晶画面部ははめ込み画像です。
    【アイドリングストップ車での使用について】
    一部のアイドリングストップ車では、アイドリングストップ機能が作動した場合、一時的に供給電圧が低下することがあります。
    その為、製品本体の電源が落ちる場合がございますが、本製品の不具合ではございません。
