  • 3.5インチ液晶搭載ファイバースコープ
  • 狭い場所にもカメラが入るレンズチューブ付属(0.7m)
  • 暗所撮影可能な6灯LED搭載カメラ
  • カメラ径8.5mm(レンズチューブ部含む)
  • 録画・静止画撮影機能

【製品内容】
ファイバースコープ本体 / USBケーブル / 取扱説明書(日本語)※持ち運び用ハードケースは付属しません。

ファイバースコープ

DMSC35B


製品の特長


ファイバースコープ/工業用内視鏡の主な特長

先端可動式カメラ

レンズチューブ先端が自由自在に可動し、見たい場所をとらえる

高画質HD撮影

1280×720pのハイビジョン撮影が可能

6LED搭載レンズ

カメラレンズに6灯のLEDライトを搭載し、暗所を照らしながら撮影

2600mAh大容量バッテリー

繰り返し使用できる大容量バッテリー

IP67防水・防塵

過酷な環境でも安心して使用可能な耐久性

シンプル操作(録画・静止画)

ハンドルを握りながら操作できるシンプルカメラボタン

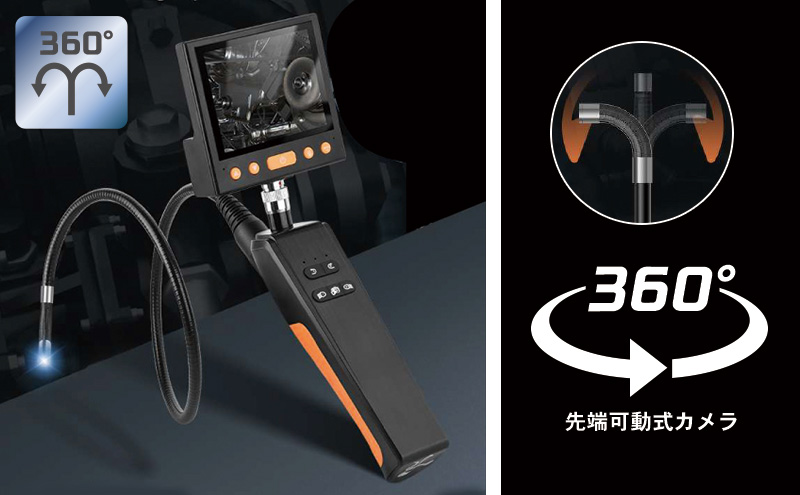

先端可動式カメラ搭載のファイバースコープ

全方位360°撮影が可能

ファイバースコープDMSC35Bは、3.5インチIPS液晶モニター付の工業用内視鏡で、手の届かない場所を確認・画像・動画をMicroSDカード保存できる検査カメラです。
カメラが付いているレンズチューブの先端部分は可動式で、手元のスイッチで片手で簡単に自由自在にカメラの方向を操作することができます。
カメラの可動領域とレンズチューブを垂直に回転させることで、ほぼ全方位360°の撮影が可能です。


片手でハンドルを握りながら操作ができる

ハンドル部のボタンで簡単カメラ操作

従来の先端可動式カメラは片手に本体のハンドル、もう一方で手動のレバーを操作するため撮影が不安定ですが、本製品はハンドル部に電動のカメラ操作ボタンを設けることにより、片手でカメラの操作をしながらレンズチューブを持って撮影ができるため、安定した映像を撮影することができます。

DMSC35B「先端可動式カメラの操作方法」

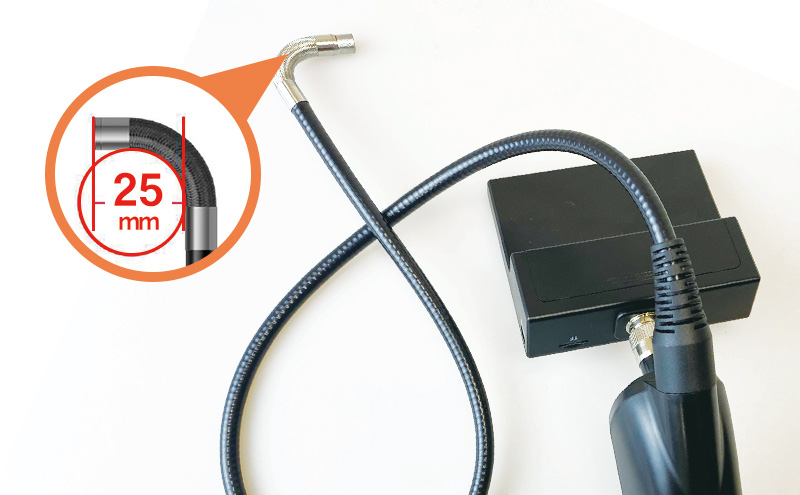

可動部は内径25mmと小回り

先端可動式カメラは内径25mmで直角に曲がる小回り設計で、L字配管など曲がって先が見えない箇所の検査を行うことが可能です。

レンズチューブは自由自在に変形

レンズチューブはの直径はわずか8.5mm。自由自在に変形できるため、曲げたり伸ばしたり、使用箇所によって使い分けることができます。


高画質HD撮影と3.5インチIPS液晶

ハイビジョン撮影(720p) ができる高精細カメラを搭載。3.5インチのIPS液晶と合わせて高画質の映像を確認することができます。
※焦点距離:30~80mm

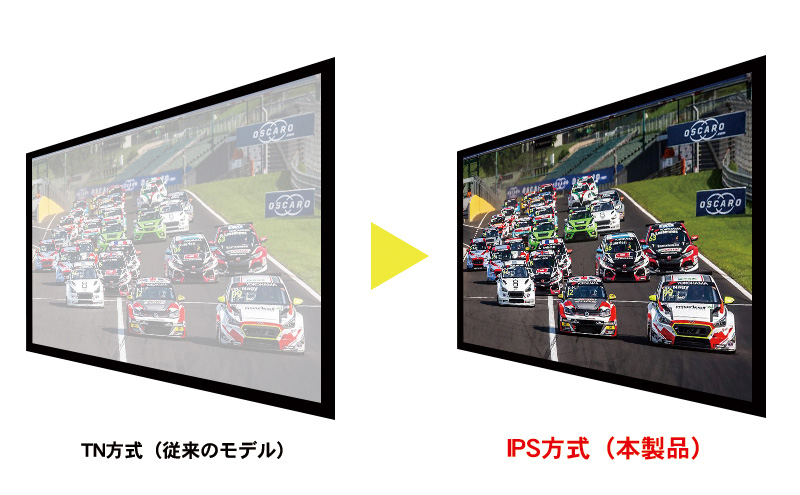

IPS液晶採用で広視野角を実現

ハイエンドの製品に搭載されるIPS液晶を採用。従来のTN方式の液晶パネルは、側面など正面以外から液晶を見た場合に見えにくかった点を、どの角度から見ても映像がきれいなIPS液晶を採用することにより使い勝手を向上させました。


6灯LEDライト付の高品質カメラとIP67防水機能

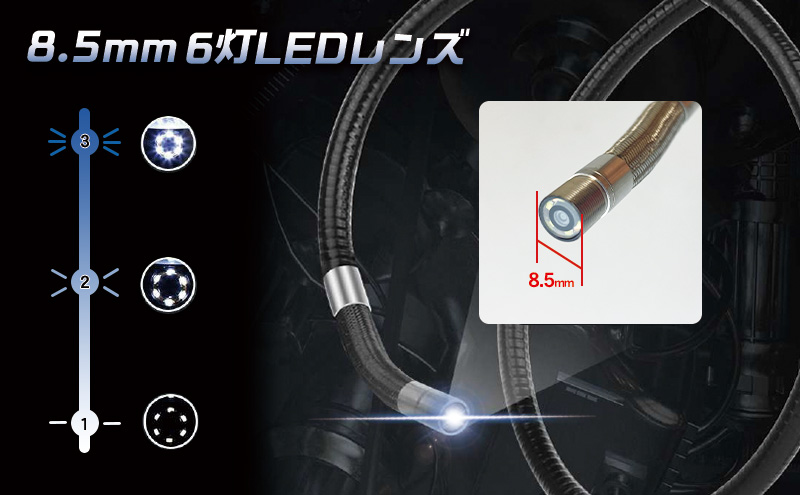

暗所対応のLEDライト付レンズ

レンズの先端に6灯のLEDライトを内蔵。暗い場所でもライトが照らし、対象物を捉えることができます。LEDライトは3段階に明るさの調整が可能です。
カメラの直径はわずか8.5mmで狭くて暗い場所でも撮影することができます。

IP67防水機能

先端可動式カメラを含むレンズチューブ部分はIP67の防水仕様となっており、排水溝などの水回りも撮影することができます。
※本体部分は防水加工ではありません。


2600mAh大容量バッテリー

2600mAhのバッテリー搭載

本製品は、2600mAhのバッテリーを搭載。乾電池式を比べ交換の手間や、急な電池切れなどがありません。バッテリーのおおよその残量は、液晶画面にアイコンで表示されます。
およそ3時間の充電で最大3時間可動します。※1
(※1)使用方法や使用環境などにより、可動時間が短くなる場合があります。

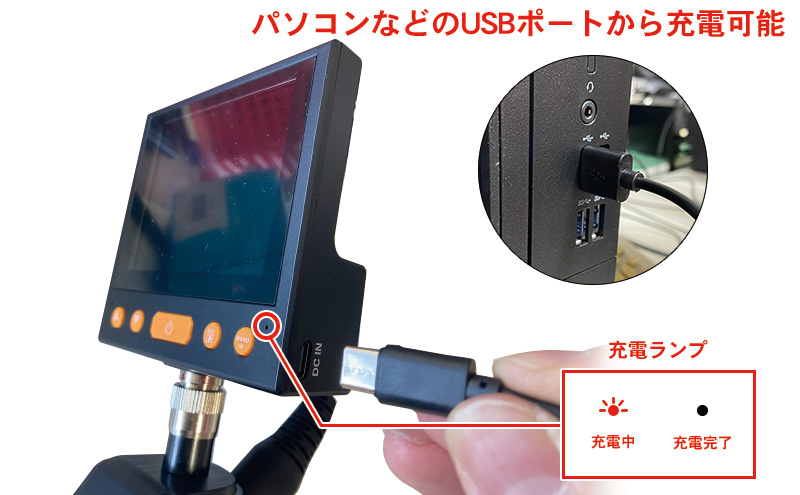

パソコンなどのUSBポートから充電できる

USB電源ポートで充電することができます。充電中は充電ランプが赤く点灯し、充電が終了すると充電ランプが消灯します。

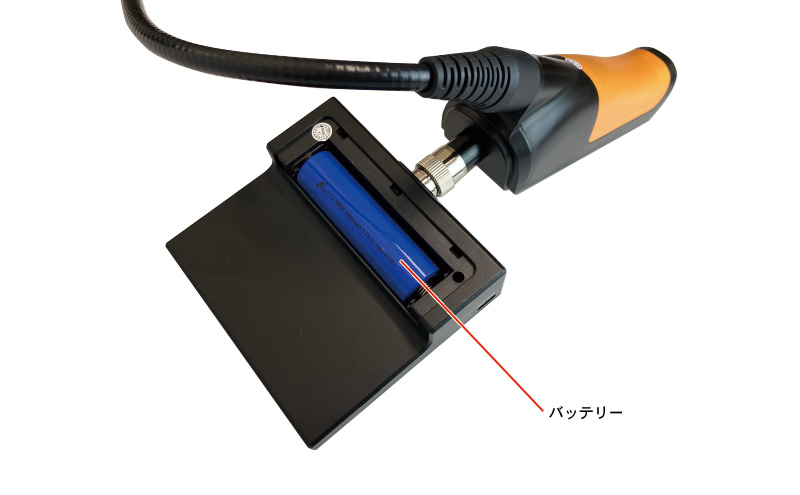

バッテリーは取り外しが可能

搭載するバッテリーは取り外しが可能です。
※長期間使用しない場合は、バッテリー取り外して保管することをおすすめします。

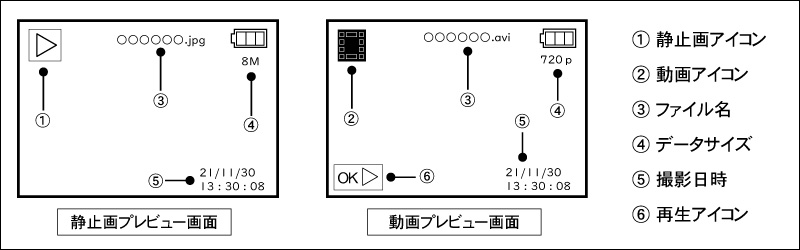

データは本体やPCなどで再生可能

記録した映像をその場で確認できる

MicroSDカードに記録した動画や静止画は、本体でその場で見返すことができます。
PCなどの外部機器でデータを確認する場合は、本体からMicroSDカードを取り出し、機器に挿入して再生します。


ファイバースコープ(工業用内視鏡)の使用用途

自動車関連

エンジン、CPUボックス、ドアなどの内部検査など

建設・住宅・土木関連

壁内の断熱材、鉄骨の診断、内部配線の断線確認。壁・床下・天井裏などの観察など

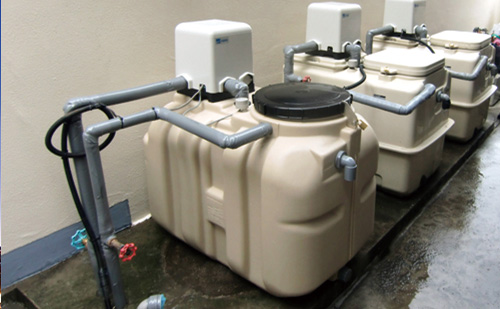

ビル、マンションの建物点検

電気、給水排水、空調、消防設備、配管検査、浄化槽や冷水塔、貯水槽など

水道・ガス設備の点検

給排水管の錆、腐食、詰まり等の点検など

電気・空調設備の保守管理

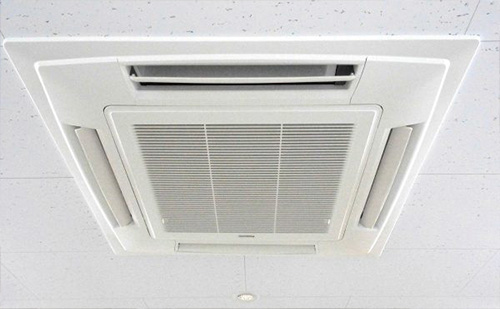

トランス・配電盤内部などの観察。エアコン内部検査、ダクト内の保守点検。ファクシミリやコピー機などの精密機器内部の観察など

地中埋設管(排水管・ガス管・上下水道・電設配管)

電設配管やガス配管、上下水道、排水管、情報通信配管など


製品詳細

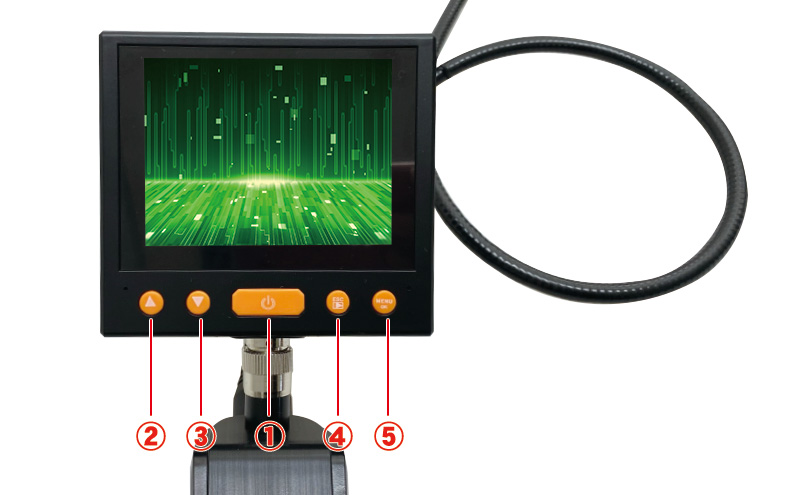

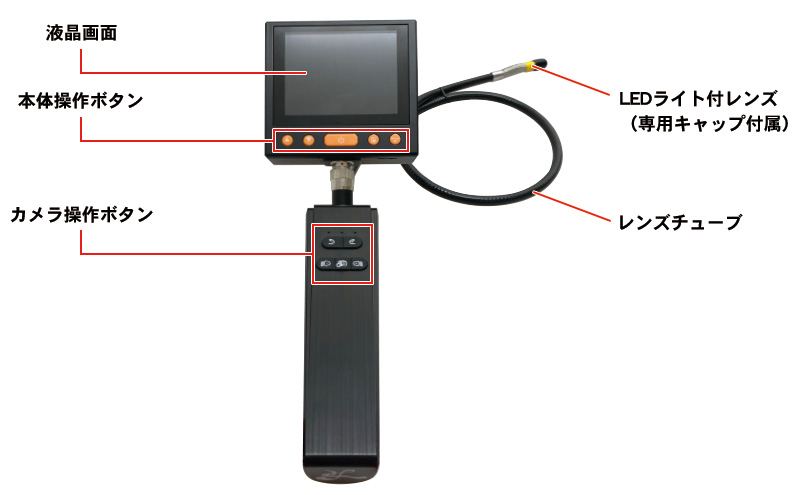

本体操作ボタン類

①電源ボタン / ②方向ボタン(上) / ③方向ボタン(下) / ④ESC・プレビューボタン / ⑤メニュー・決定ボタン

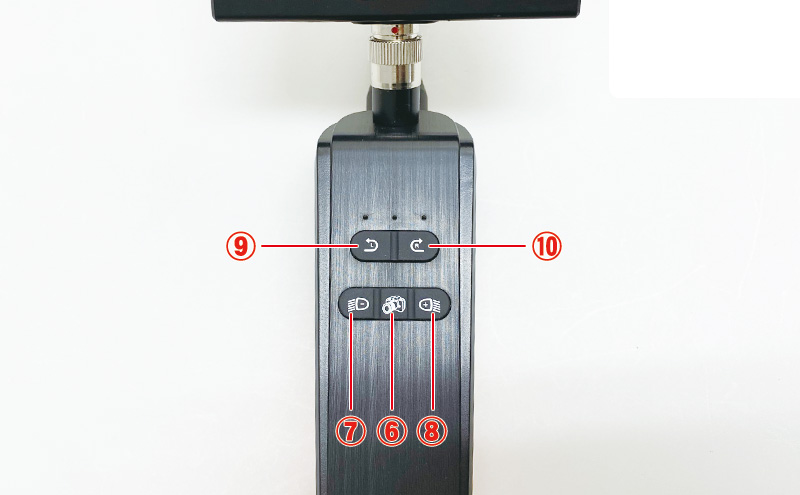

カメラ操作ボタン類

⑥撮影ボタン / ⑦ライト調整ボタン(DOWN) / ⑧ライト調整ボタン(UP) / ⑨カメラ操作ボタン(左) / ⑩カメラ操作ボタン(右)

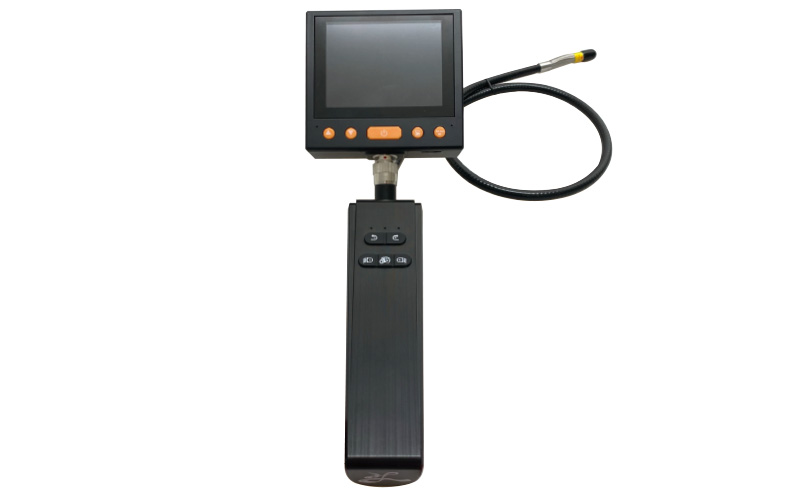

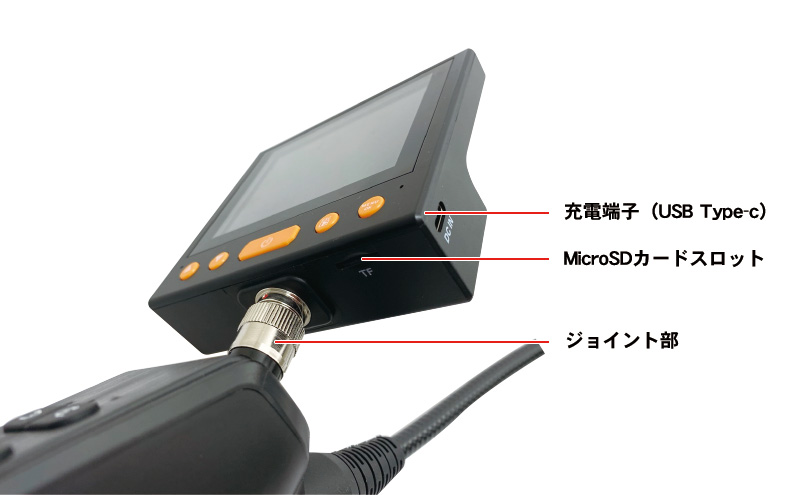

本体

製品仕様

液晶 3.5インチIPS(320×240ピクセル) レンズ画素数 1280×720ピクセル
有効表示領域 72×53mm フレームレート 20FS@24MHz VGA
フォーマット 静止画:JPEG / 動画:AVI 焦点距離 30mm~80mm
サポートメディア MicroSD(最大32GB Class6以上) 動作温度 0℃~40℃
USB端子 USB2.0 保存温度 -5℃~50℃
電源 リチウムイオン電池(2600mAh) レンズチューブの長さ 約700mm(レンズ部を含む)
カメラ径 8.5mm 本体サイズ 265×125×98mm(レンズチューブを除く)
LED輝度(6灯) 70000Lux 質量 約265g(リチウムイオン電池含む)

メーカー保証:1年

保証規定に関しましては、各製品の製品保証書をご確認ください。
■液晶画面についてのご注意
液晶パネルは99.99%以上の有効画素がございますが、その性質上0.01%以下の画素欠けや、常時点灯するものもございます。これらは液晶ディスプレイの構造によるもので、故障ではありません。交換・返品はお受けいたしかねますので、予めご了承ください。
■液晶画面部ははめ込み画像です。
