純正のようなフィット感が実現できる1DINBOX型フローティングスタンド
- 1DINBOX型フローティングスタンド
- ポータブルナビやディスプレイオーディオに対応
- 上下左右に角度調整可能
DMOP-BOX011DINBOX型スタンド
【対応機種】
DPLAY-1011ATP / PN0907BTP / PN0907AT / PN0907BT / PN0907B / DPA101V / DPA701V / PN1011ATP / PN0906BTP / PN0906AT / PN0907A / PN0906A / PN0906BT / PN0906B / PN0707A / PN0706A / PN0905ATP / PN0905BTP / PN0905A / PN0905BT / PN0905B / PN0905AT / PN0705A / PN0904ATP / PN0904A / PN0904AT / PN0904BTP / PN0904BT / PN0904B / PN0903ATP / PN0903A / PN0903AA / PN0903AT / PN0903BTP / PN0903B / PN0903BT / PN0902ATP / PN0902A / PN0902AT / PN0902BTP / PN0901ATP / PN0901A / PN0901AT / PN0901BTP
前方視界を妨げない1DINBOX型フローティングスタンド
-
フローティングに変更して視界を確保できる
1DINポケットに装着する本製品は、ポータブルナビゲーションなどオンダッシュ(インパネに置く)製品を、フローティング設置できる新しいスタンドです。DINポケットの位置に機器が設置されるので前方視界を確保することができます。
-
1DINポケットにインストールするので安定感が抜群
1DINポケットに金具で固定するため安定感が抜群。ポータブルナビゲーションなどの吸盤スタンドで懸念される落下や、パネルに吸盤跡が着くなどの心配もありません。
1DINサイズのため市販の1DINの小物入れや、CDプレーヤーなどをDINポケットに組み合わせて設置できます。 -

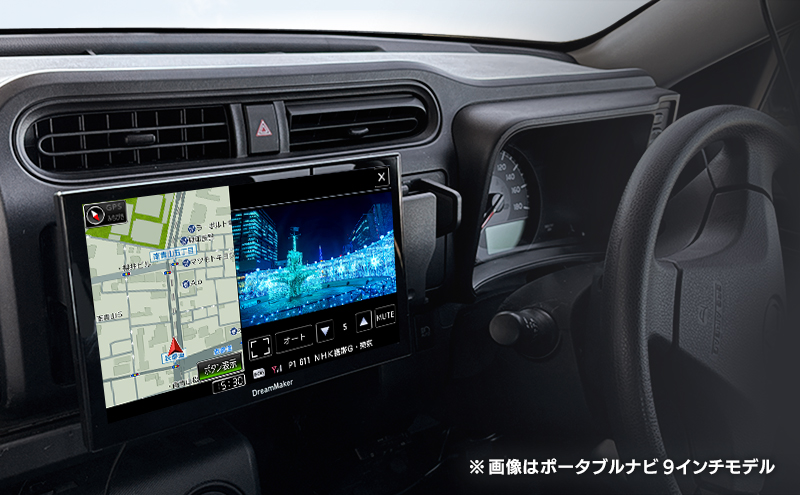

車種専用を思わせるフィット感を実現
1DINポケットに装着するため、後付け感がなく車種専用を思わせる抜群のフィット感を実現。フローティングで設置できるため、どのようなモニターサイズでも装着可能です。
-
角度調節が可能
装着するポータブル機器の角度を上下左右調整することができます。
-

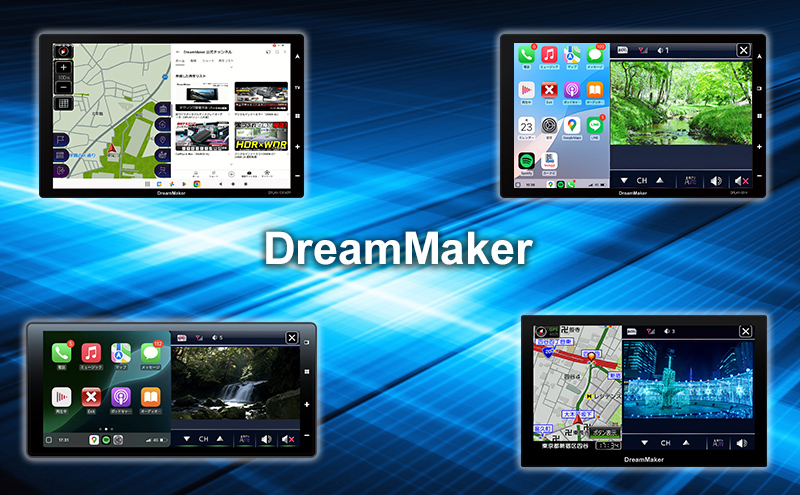

DreamMaker製の様々なポータブル機器に対応
2018年以降に弊社から販売したポータブルナビやディスプレイオーディオの多くの製品に対応しております。最新ポータブル機器も同じ規格のものが多く、新しく機器を入れ替えてもそのままスタンドを使用できます。
※お買い求めの際は対応機器の確認をお願いいたします。
設置イメージ
-
10.1インチポータブルナビゲーション装着イメージ
-

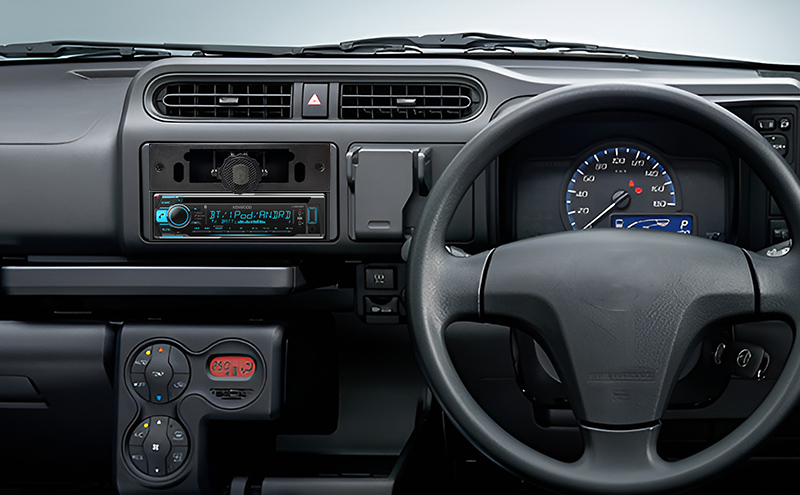

本製品と1DINのCDプレーヤーの装着イメージ

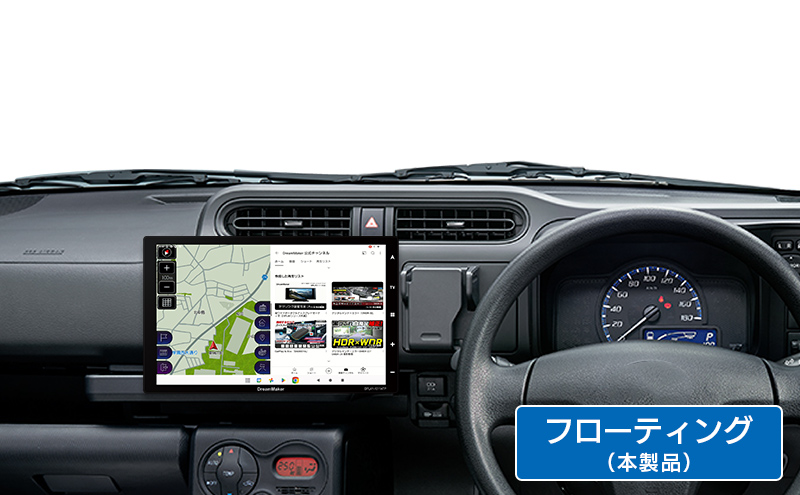

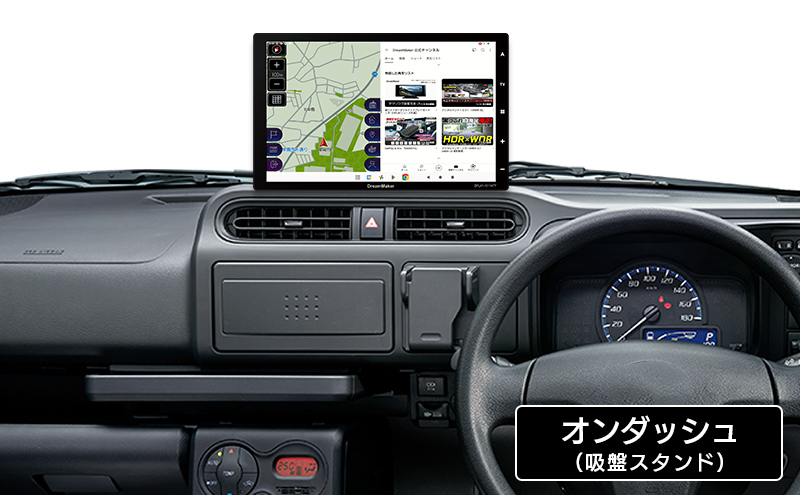

オンダッシュをフローティングにした場合の比較
-
機器の大きさによっては前方視界の妨げになる場合があります。
-
フローティング設置すると、前方視界に障害がなくなるため安全性が向上します。
取り付け方法
-
お車に取り付ける
①車両側のパネルを外し、オーディオ取付用のブラケットを車両側から取り外します。
※車両のパネル類の取り外し方法は車両によって異なりますので、ディーラーなどにご確認ください。
②オーディオ取付用のブラケットに付属の取付用ネジを使用して取り付けます。
※取付用ネジは片側2個使用します。(左右で合計4個使用)
③車両側のパネルを元に戻します。
-
対応機器を取り付ける
①本体取り付けステーの本体固定ネジをAの方向に回してゆるめます。
②対応機器を本体取り付けステーにはめ込みます。
③本体取り付けステーの本体固定ネジをBの方向に回して固定します。
-
対応機器の角度を調整する際の注意点
対応機器の角度を任意に調整します。
※上下左右に力を加えると可動します。
- 対応機器の取り付けは、本体を車に取り付けた後に行ってください。
- 装着した対応機器の角度を調整する場合は(図1)のように必ず両手で行ってください。また液晶部分には力を加えないでください。液晶を破損する恐れがあります。
本製品が装着できる車両について
- トヨタ車等のワイドDINサイズへの取り付けは、別途ブラケットが必要です。
- 2DINサイズのオーディオ類が装着されている場合は装着できません。
- オーディオスペースがすべて塞がっている場合は装着できません。
- 一部輸入車等の特殊なサイズ・パネル形状(パネル一体型)の車種の場合は装着できません。
製品寸法
製品内容
-
1DINBOX型スタンド
-

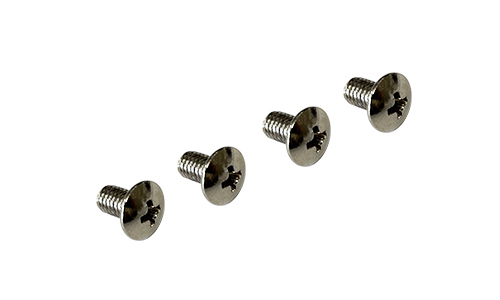

取付用タッピングネジ×4
-
取扱説明書
注意事項
- トヨタ車等のワイドDINサイズへの取り付けは、別途ブラケットが必要です。
- 2DINサイズのオーディオ類が装着されている場合は装着できません。
- オーディオスペースがすべて塞がっている場合は装着できません。
- 一部輸入車等の特殊なサイズ・パネル形状(パネル一体型)の車種の場合は装着できません。
- 本製品の取り付けに専門的な知識が必要です。取り付けはカー用品店などにご依頼ください。ご自身で取付作業を行う場合は自己責任で行ってください。
- 本製品は鋭利な部分がありますので、怪我などをされないよう取り扱いには十分ご注意ください。
- 本製品に無理な力を加えないでください。破損の原因となります。
- 本製品取り付け時や使用時に生じた本製品および機器の落下などによる事故、破損・故障・損害について当社では一切の責任を負いかねます。
- 使用状況や経年劣化により、本体に変色・劣化等が生じる場合があります。
- 本ページで使用している画像ははめ込み画像です。
