![](image/mt070rc-01.jpg)
- 【トレーラーケーブルセット】
- 7インチW-VGAモニター
- 視野角120°の赤外線バックカメラ
- IP69K防水・防塵機能(カメラ)
- 30Mトレーラー用カメラ接続ケーブル
- DC12/24V対応
MT070RC-TR01
![](../carmonitor/image/image-361.jpg)
![](../carmonitor/image/image-373.jpg)
![](../carmonitor/image/image-386.jpg)
![](../carmonitor/image/image-381.jpg)
製品の特長
![](image/mt070rc-28.jpg)
![](image/mt070rb-9.jpg)
![](../option/image/ca-4t-14.jpg)
![](../option/image/tr-01-6.jpg)
■車両側&トレーラー側の配線ケーブルセットです。(7極電極接合カプラー付)
■トレーラー側配線ケーブルは長さ:20M!バックカメラの取り付けにも便利!
■カプラーはステンレス仕上げでキズがつきにくい。
![](image/mt070rca-5.jpg)
トレーラーケーブル「TR-01」の接続イメージ(MT070RAの場合)
![](../option/image/tr-01-8.jpg)
![](image/mt070rc-31.jpg)
![](../option/image/tr-01-9.jpg)
![](../option/image/tr-01-10.jpg)
![](image/image68.gif)
![](image/image-370.jpg)
![](image/mt070rb-58.jpg)
![](image/mt070rb-90.jpg)
![](image/mt070rb-86.jpg)
![](image/mt070rb-61.jpg)
![](image/mt070rb-14.jpg)
![](image/mt070ra-28.jpg)
![](image/mt070ra-24.jpg)
![](../option/image/o-14-3.jpg)
![](../option/image/o-14-5.jpg)
![](../option/image/o-14-6.jpg)
![](image/mt070ra-25.jpg)
![](image/mt070rb-59.jpg)
![](image/mt070ra-18.jpg)
![](image/mt070ra-19.jpg)
![](image/mt070ra-32.jpg)
![](image/mt070rc-14.jpg)
![](image/mt070rb-26.jpg)
![](image/mt070rb-25.jpg)
![](image/mt070ra-52.jpg)
![](image/mt070rc-4.jpg)

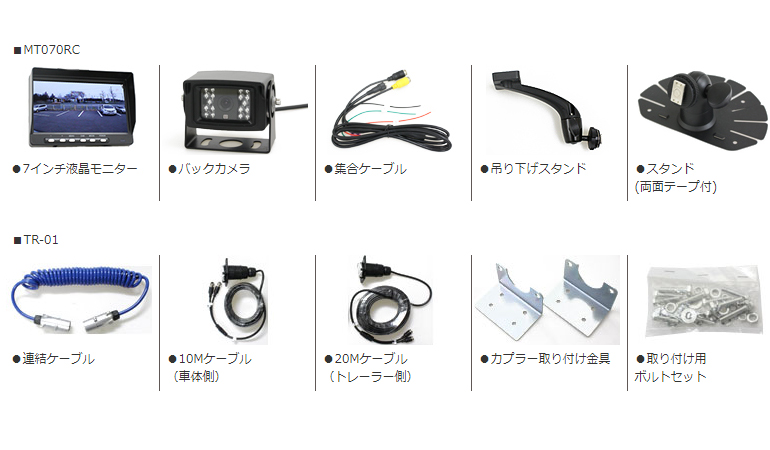

製品内容
製品仕様
モニター製品仕様
モデルタイプ | 7インチ液晶モニター | 消費電力 | 6W(カメラ接続時) |
---|---|---|---|
有効表示領域 | 156×88(mm) | 映像入力 | 2系統 |
モニター画素数 | 800×480×RGB | 外形寸法 | 170×117×50(mm) |
使用電源 | DC12V/DC24V | 本体質量 | 約350g |
バックカメラ製品仕様
撮像素子 | CMOS | 赤外線照射距離 | 約14m |
---|---|---|---|
使用電源 | DC12V&24V | 防水レベル | IP69K |
外形寸法※ | 80×60×68(mm) | 水平解像度 | 510×492ピクセル |
視野角 | 120度 | 本体質量 | 約390g |
最低照度 | 0ルクス(赤外LEDがON時) | ケーブル長 | 20m |
対応オプション
メーカー保証:1年
保証規定に関しましては、各製品の製品保証書をご確認ください。■使用上の注意
取付をされる車両が、特殊車両・保冷車などの高電圧になる恐れある車両では、本製品は正常に動作しない場合がありますので、DC-DCコンバーターで必ず電圧を使用範囲まで落としご使用下さい。
液晶パネルは99.99%以上の有効画素がございますが、その性質上0.01%以下の画素欠けや、常時点灯するものもございます。これらは液晶ディスプレイの構造によるもので、故障ではありません。交換・返品はお受けいたしかねますので、予めご了承ください。
■液晶画面部ははめ込み画像です。
