壁掛用金具。

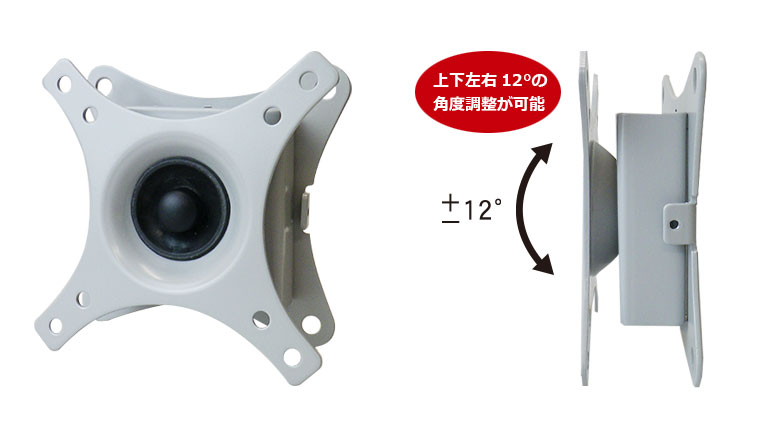

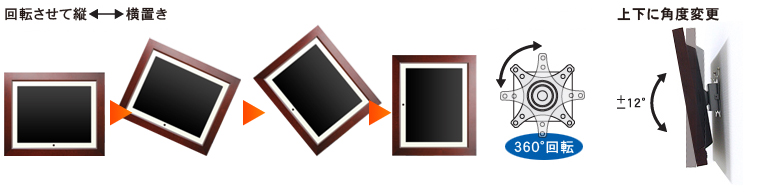

上下左右の角度調整が可能。
デジタル写真たて用
取り付け金具
AV607T
対応機種:
DMF150W/ DMF190WA /DMF190ART








コンクリート壁に取り付ける


コンクリート壁面に取り付ける場合、はじめに壁面にドリル等で穴を開けてください。
その後、本製品付属の「コンクリート取り付け用ボルト受け」を穴に埋め込みます。

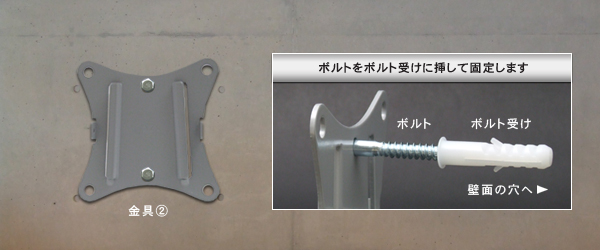

「コンクリート取り付け用ボルト」を金具Aの穴に通してから、壁の穴に挿入されているボルト受けに挿して固定します。


石膏ボードに取り付ける


取り付けフックを用意する

  石膏ボードに取り付ける場合、
市販の石膏ボード用フックや釘をご用意ください。
ホームセンター等でお求めいただけます。

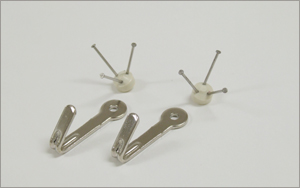

左の写真は石膏ボード専用フック&釘例です。
石膏ボードを傷めずに設置できます。

※石膏ボード専用フック&釘は
本製品に付属していません。

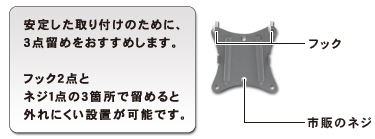

金具を壁に掛ける


  ※フックで吊り下げるのみでは不安定なため、
ネジで留めることによってストッパーの役目を果たします。

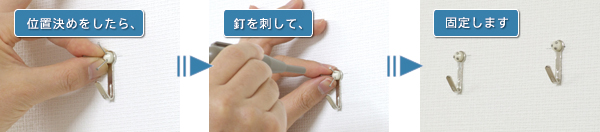

写真たてを設置したい壁面にフックを固定します。位置決めをしたら、フックに付属している釘を刺して固定します。
その後、金具をフックに掛けます。


金具を本体に付ける

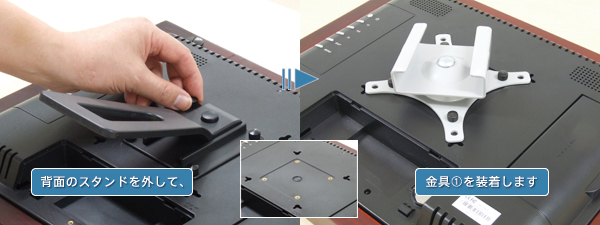

次に、写真たての本体背面にあるスタンドを外してから、金具@を装着します。
スタンドを留めるネジを使って、しっかりと金具を留めてください。

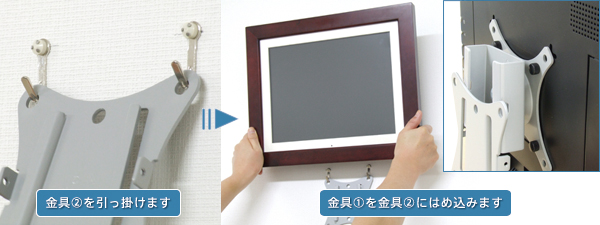

本体を壁に掛ける


金具@を金具Aにはめ込んで完了です。



木の梁に取り付ける

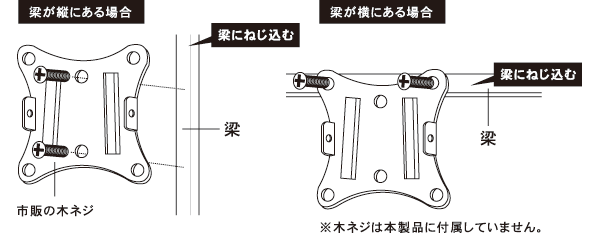

木の梁に取り付ける場合は、付属のボルト以外にも市販の木ネジがご使用いただけます。
木ネジはホームセンター等でお求めいただけます。金具の穴のサイズに合ったものをお選びください。
付属のボルトまたは市販の木ネジを金具Aの穴に通してから、梁に挿して固定します。
※木ネジは本製品に付属していません。


■製品動画



□製品内容

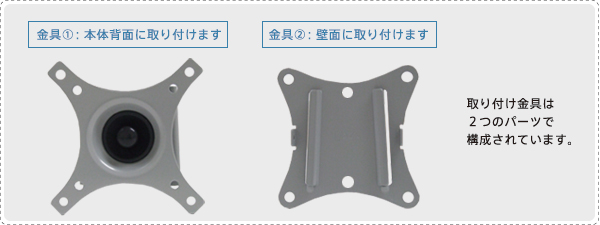

●取り付け金具
●コンクリート取り付け用ボルト×2
●コンクリート取り付け用ボルト受け×2
●ワッシャー×2
●ネジ×1
●取り扱い説明書
※製品内容が変更される場合もございます。

□対応モデル

15インチ液晶デジタル写真たて
DMF150W

19インチ液晶デジタル美術館
DMF190ART
